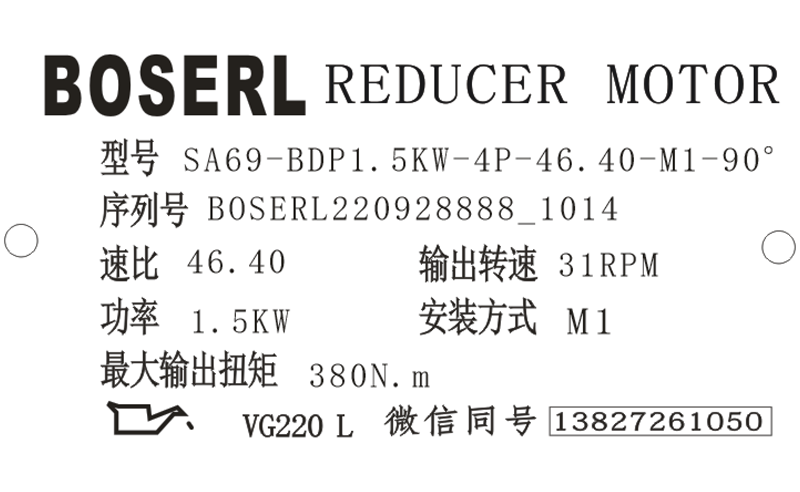

SA69減速器銘牌參數說明解讀含義：有關型號描述的詳細情況及其他信息可以參閱本業附件下載中的SA69減速器選型樣本。

SA69-BDP1.5KW-4P-46.40-M1-90°

SA：系列代號

69：減速機規格代號

BDP：電機

1.5KW：電機功率

4P：電機級數

46.40：減速機傳動比

M1：減速機安裝位置

90°：接線盒位置

SA69減速器逆止器安裝：

如果低于最小超越轉速，則逆止器將會發生摩擦而產生高溫，可能造成財產損失；在額外工作狀態下，不得低于最小超越轉速；在啟動或制動階段可以低于最小超越轉速。根據各自的尺寸規格，逆止器的最小超越轉速如下表：

SA69減速器帶逆止器的輸入端裝置AD../RS：安裝或運送前檢查驅動裝置的旋轉方向是否正確，若轉向錯誤請與BOSERL公司客戶服務部聯系。在運行過程中，逆止器不需要特別維護或其他的維護措施。齒輪減速電機

逆止器用來避免逆向轉動；如此便可確保運行過程中的定向轉動。注意：逆向運轉可能導致逆止器損壞；電機不允許逆向轉動；注意供電是否正確，以確保電機定向轉動；可以使電機輸出一半的額定扭矩來檢查逆止器方向。

轉向要根據輸出軸（LSS）來確定；順時針旋轉（CW）；逆時針旋轉（CCW）；應在箱體上標識出許可轉向。自鎖減速機

SA69減速器無油位檢查螺栓和安裝蓋：

通過密封螺栓檢查油位:由于SA69減速器無油位螺栓或安裝蓋，因此需要通過檢查孔進行檢查；按照M5或M6的安裝位置防止SA69減速器，即檢查孔朝上；擰出密封螺栓1（見下圖）；將測量標尺垂直通過檢查孔伸入減速器箱體的底部，然后再將測量標尺重新從檢查孔中垂直抽出（見下圖）。

用油標卡尺測出測量標尺上所沾的潤滑油長度（見下圖）。

將側的值“X”與下表中根據安裝位置所列的最小值進行比較，必要情況下調節油位高度；重新擰緊密封螺栓。伺服電機連接減速機

SA69減速器型號：

XDSA67-Y0.18KW，XDSA67-Y0.25KW，XDSA67-Y0.37KW，XDSA67-Y0.55KW，XDSA67-Y0.75KW，XDSA67-Y1.1KW，XDSA67-Y1.5KW，XDSA67-Y100M4，XDSA67-Y112M4，XDSA67-Y132M4，XDSA67-Y2.2KW，XDSA67-Y3KW，XDSA67-Y4KW，XDSA67-Y5.5KW，XDSA67-Y63M4，XDSA67-Y71M4，XDSA67-Y80M4，XDSA67-Y90M4，XDSA67-YB100M4，XDSA67-YB112M4，XDSA67-YB132M4，XDSA67-YB63M4，XDSA67-YB71M4，XDSA67-YB80M4，XDSA67-YB90M4，XDSA67-YDP100M4，XDSA67-YDP112M4，XDSA67-YDP132M4，XDSA67-YDP63M4，XDSA67-YDP71M4，XDSA67-YDP80M4，XDSA67-YDP90M4，XDSA67-YE100M4，XDSA67-YE112M4，XDSA67-YE132M4，XDSA67-YE63M4，XDSA67-YE71M4，XDSA67-YE80M4，XDSA67-YE90M4，XDSA67-YEJ100M4，XDSA67-YEJ112M4，XDSA67-YEJ132M4，XDSA67-YEJ63M4，XDSA67-YEJ71M4，XDSA67-YEJ80M4，XDSA67-YEJ90M4，XDSA67-YEJB100M4，XDSA67-YEJB112M4，XDSA67-YEJB132M4，XDSA67-YEJB63M4，XDSA67-YEJB71M4，XDSA67-YEJB80M4，XDSA67-YEJB90M4，XDSA67-YP100M4，XDSA67-YP112M4，XDSA67-YP132M4，XDSA67-YP63M4，XDSA67-YP71M4，XDSA67-YP80M4，XDSA67-YP90M4，XDSA67-YPB100M4，XDSA67-YPB112M4，XDSA67-YPB132M4，XDSA67-YPB63M4，XDSA67-YPB71M4，XDSA67-YPB80M4，XDSA67-YPB90M4，XDSA67-YPE100M4，XDSA67-YPE112M4，XDSA67-YPE132M4，XDSA67-YPE63M4，XDSA67-YPE71M4，XDSA67-YPE80M4，XDSA67-YPE90M4，XDSA67-YS100M4，XDSA67-YS112M4，XDSA67-YS132M4，XDSA67-YS63M4，XDSA67-YS71M4，XDSA67-YS80M4，XDSA67-YS90M4，XDSA67-YVB100M4，XDSA67-YVB112M4，XDSA67-YVB132M4，XDSA67-YVB63M4，XDSA67-YVB71M4，XDSA67-YVB80M4，XDSA67-YVB90M4，XDSA67-YVP100M4，XDSA67-YVP112M4，XDSA67-YVP132M4，XDSA67-YVP63M4，XDSA67-YVP71M4，XDSA67-YVP80M4，XDSA67-YVP90M4，XDSA67-YVPEJ100M4，XDSA67-YVPEJ112M4，XDSA67-YVPEJ132M4，XDSA67-YVPEJ63M4，XDSA67-YVPEJ71M4，XDSA67-YVPEJ80M4，XDSA67-YVPEJ90M4，SWA67-Y0.18KW，SWA67-Y0.25KW，SWA67-Y0.37KW，SWA67-Y0.55KW，SWA67-Y0.75KW，SWA67-Y1.1KW，SWA67-Y1.5KW，SWA67-Y100M4，SWA67-Y112M4，SWA67-Y132M4，SWA67-Y2.2KW，SWA67-Y3KW，SWA67-Y4KW，SWA67-Y5.5KW，SWA67-Y63M4，SWA67-Y71M4，SWA67-Y80M4，SWA67-Y90M4，SWA67-YB100M4，SWA67-YB112M4，SWA67-YB132M4，SWA67-YB63M4，SWA67-YB71M4，SWA67-YB80M4，SWA67-YB90M4，SWA67-YDP100M4，SWA67-YDP112M4，SWA67-YDP132M4，SWA67-YDP63M4，SWA67-YDP71M4，SWA67-YDP80M4，SWA67-YDP90M4，SWA67-YE100M4，SWA67-YE112M4，SWA67-YE132M4，SWA67-YE63M4，SWA67-YE71M4，SWA67-YE80M4，SWA67-YE90M4，SWA67-YEJ100M4，SWA67-YEJ112M4，SWA67-YEJ132M4，SWA67-YEJ63M4，SWA67-YEJ71M4，SWA67-YEJ80M4，SWA67-YEJ90M4，SWA67-YEJB100M4，SWA67-YEJB112M4，SWA67-YEJB132M4，SWA67-YEJB63M4，SWA67-YEJB71M4，SWA67-YEJB80M4，SWA67-YEJB90M4，SWA67-YP100M4，SWA67-YP112M4，SWA67-YP132M4，SWA67-YP63M4，SWA67-YP71M4，SWA67-YP80M4，SWA67-YP90M4，SWA67-YPB100M4，SWA67-YPB112M4，SWA67-YPB132M4，SWA67-YPB63M4，SWA67-YPB71M4，SWA67-YPB80M4，SWA67-YPB90M4，SWA67-YPE100M4，SWA67-YPE112M4，SWA67-YPE132M4，SWA67-YPE63M4，SWA67-YPE71M4，SWA67-YPE80M4，SWA67-YPE90M4，SWA67-YS100M4，SWA67-YS112M4，SWA67-YS132M4，SWA67-YS63M4，SWA67-YS71M4，SWA67-YS80M4，SWA67-YS90M4，SWA67-YVB100M4，SWA67-YVB112M4，SWA67-YVB132M4，SWA67-YVB63M4，SWA67-YVB71M4，SWA67-YVB80M4，SWA67-YVB90M4，SWA67-YVP100M4，SWA67-YVP112M4，SWA67-YVP132M4，SWA67-YVP63M4，SWA67-YVP71M4，SWA67-YVP80M4，SWA67-YVP90M4，SWA67-YVPEJ100M4，SWA67-YVPEJ112M4，SWA67-YVPEJ132M4，SWA67-YVPEJ63M4，SWA67-YVPEJ71M4，SWA67-YVPEJ80M4，SWA67-YVPEJ90M4，JCSA67-Y0.18KW，JCSA67-Y0.25KW，JCSA67-Y0.37KW，JCSA67-Y0.55KW，JCSA67-Y0.75KW，JCSA67-Y1.1KW，JCSA67-Y1.5KW，JCSA67-Y100M4，JCSA67-Y112M4，JCSA67-Y132M4，JCSA67-Y2.2KW，JCSA67-Y3KW，JCSA67-Y4KW，JCSA67-Y5.5KW，JCSA67-Y63M4，JCSA67-Y71M4，JCSA67-Y80M4，JCSA67-Y90M4，JCSA67-YB100M4，JCSA67-YB112M4，JCSA67-YB132M4，JCSA67-YB63M4，JCSA67-YB71M4，JCSA67-YB80M4，JCSA67-YB90M4，JCSA67-YDP100M4，JCSA67-YDP112M4，JCSA67-YDP132M4，JCSA67-YDP63M4，JCSA67-YDP71M4，JCSA67-YDP80M4，JCSA67-YDP90M4，JCSA67-YE100M4，JCSA67-YE112M4，JCSA67-YE132M4，JCSA67-YE63M4，JCSA67-YE71M4，JCSA67-YE80M4，JCSA67-YE90M4，JCSA67-YEJ100M4，JCSA67-YEJ112M4，JCSA67-YEJ132M4，JCSA67-YEJ63M4，JCSA67-YEJ71M4，JCSA67-YEJ80M4，JCSA67-YEJ90M4，JCSA67-YEJB100M4，JCSA67-YEJB112M4，JCSA67-YEJB132M4，JCSA67-YEJB63M4，JCSA67-YEJB71M4，JCSA67-YEJB80M4，JCSA67-YEJB90M4，JCSA67-YP100M4，JCSA67-YP112M4，JCSA67-YP132M4，JCSA67-YP63M4，JCSA67-YP71M4，JCSA67-YP80M4，JCSA67-YP90M4，JCSA67-YPB100M4，JCSA67-YPB112M4，JCSA67-YPB132M4，JCSA67-YPB63M4，JCSA67-YPB71M4，JCSA67-YPB80M4，JCSA67-YPB90M4，JCSA67-YPE100M4，JCSA67-YPE112M4，JCSA67-YPE132M4，JCSA67-YPE63M4，JCSA67-YPE71M4，JCSA67-YPE80M4，JCSA67-YPE90M4，JCSA67-YS100M4，JCSA67-YS112M4，JCSA67-YS132M4，JCSA67-YS63M4，JCSA67-YS71M4，JCSA67-YS80M4，JCSA67-YS90M4，JCSA67-YVB100M4，JCSA67-YVB112M4，JCSA67-YVB132M4，JCSA67-YVB63M4，JCSA67-YVB71M4，JCSA67-YVB80M4，JCSA67-YVB90M4，JCSA67-YVP100M4，JCSA67-YVP112M4，JCSA67-YVP132M4，JCSA67-YVP63M4，JCSA67-YVP71M4，JCSA67-YVP80M4，JCSA67-YVP90M4，JCSA67-YVPEJ100M4，JCSA67-YVPEJ112M4，JCSA67-YVPEJ132M4，JCSA67-YVPEJ63M4，JCSA67-YVPEJ71M4，JCSA67-YVPEJ80M4，JCSA67-YVPEJ90M4，YQSA67-Y0.18KW，YQSA67-Y0.25KW，YQSA67-Y0.37KW，YQSA67-Y0.55KW，YQSA67-Y0.75KW，YQSA67-Y1.1KW，YQSA67-Y1.5KW，YQSA67-Y100M4，YQSA67-Y112M4，YQSA67-Y132M4，YQSA67-Y2.2KW，YQSA67-Y3KW，YQSA67-Y4KW，YQSA67-Y5.5KW，YQSA67-Y63M4，YQSA67-Y71M4，YQSA67-Y80M4，YQSA67-Y90M4，YQSA67-YB100M4，YQSA67-YB112M4，YQSA67-YB132M4，YQSA67-YB63M4，YQSA67-YB71M4，YQSA67-YB80M4，YQSA67-YB90M4，YQSA67-YDP100M4，YQSA67-YDP112M4，YQSA67-YDP132M4，YQSA67-YDP63M4，YQSA67-YDP71M4，YQSA67-YDP80M4，YQSA67-YDP90M4，YQSA67-YE100M4，YQSA67-YE112M4，YQSA67-YE132M4，YQSA67-YE63M4，YQSA67-YE71M4，YQSA67-YE80M4，YQSA67-YE90M4，YQSA67-YEJ100M4，YQSA67-YEJ112M4，YQSA67-YEJ132M4，YQSA67-YEJ63M4，YQSA67-YEJ71M4，YQSA67-YEJ80M4，YQSA67-YEJ90M4，YQSA67-YEJB100M4，YQSA67-YEJB112M4，YQSA67-YEJB132M4，YQSA67-YEJB63M4，YQSA67-YEJB71M4，YQSA67-YEJB80M4，YQSA67-YEJB90M4，YQSA67-YP100M4，YQSA67-YP112M4，YQSA67-YP132M4，YQSA67-YP63M4，YQSA67-YP71M4，YQSA67-YP80M4，YQSA67-YP90M4，YQSA67-YPB100M4，YQSA67-YPB112M4，YQSA67-YPB132M4，YQSA67-YPB63M4，YQSA67-YPB71M4，YQSA67-YPB80M4，YQSA67-YPB90M4，YQSA67-YPE100M4，YQSA67-YPE112M4，YQSA67-YPE132M4，YQSA67-YPE63M4，YQSA67-YPE71M4，YQSA67-YPE80M4，YQSA67-YPE90M4，YQSA67-YS100M4，YQSA67-YS112M4，YQSA67-YS132M4，YQSA67-YS63M4，YQSA67-YS71M4，YQSA67-YS80M4，YQSA67-YS90M4，YQSA67-YVB100M4，YQSA67-YVB112M4，YQSA67-YVB132M4，YQSA67-YVB63M4，YQSA67-YVB71M4，YQSA67-YVB80M4，YQSA67-YVB90M4，YQSA67-YVP100M4，YQSA67-YVP112M4，YQSA67-YVP132M4，YQSA67-YVP63M4，YQSA67-YVP71M4，YQSA67-YVP80M4，YQSA67-YVP90M4，YQSA67-YVPEJ100M4，YQSA67-YVPEJ112M4，YQSA67-YVPEJ132M4，YQSA67-YVPEJ63M4，YQSA67-YVPEJ71M4，YQSA67-YVPEJ80M4，YQSA67-YVPEJ90M4，SA69-Y0.18KW，SA69-Y0.25KW，SA69-Y0.37KW，SA69-Y0.55KW，SA69-Y0.75KW，SA69-Y1.1KW，SA69-Y1.5KW，SA69-Y100M4，SA69-Y112M4，SA69-Y132M4，SA69-Y2.2KW，SA69-Y3KW，SA69-Y4KW，SA69-Y5.5KW，SA69-Y63M4，SA69-Y71M4，SA69-Y80M4，SA69-Y90M4，SA69-YB100M4，SA69-YB112M4，SA69-YB132M4，SA69-YB63M4，SA69-YB71M4，SA69-YB80M4，SA69-YB90M4，SA69-YDP100M4，SA69-YDP112M4，SA69-YDP132M4，SA69-YDP63M4，SA69-YDP71M4，SA69-YDP80M4，SA69-YDP90M4，SA69-YE100M4，SA69-YE112M4，SA69-YE132M4，SA69-YE63M4，SA69-YE71M4，SA69-YE80M4，SA69-YE90M4，SA69-YEJ100M4，SA69-YEJ112M4，SA69-YEJ132M4，SA69-YEJ63M4，SA69-YEJ71M4，SA69-YEJ80M4，SA69-YEJ90M4，SA69-YEJB100M4，SA69-YEJB112M4，SA69-YEJB132M4，SA69-YEJB63M4，SA69-YEJB71M4，SA69-YEJB80M4，SA69-YEJB90M4，SA69-YP100M4，SA69-YP112M4，SA69-YP132M4，SA69-YP63M4，SA69-YP71M4，SA69-YP80M4，SA69-YP90M4，SA69-YPB100M4，SA69-YPB112M4，SA69-YPB132M4，SA69-YPB63M4，SA69-YPB71M4，SA69-YPB80M4，SA69-YPB90M4，SA69-YPE100M4，SA69-YPE112M4，SA69-YPE132M4，SA69-YPE63M4，SA69-YPE71M4，SA69-YPE80M4，SA69-YPE90M4，SA69-YS100M4，SA69-YS112M4，SA69-YS132M4，SA69-YS63M4，SA69-YS71M4，SA69-YS80M4，SA69-YS90M4，SA69-YVB100M4，SA69-YVB112M4，SA69-YVB132M4，SA69-YVB63M4，SA69-YVB71M4，SA69-YVB80M4，SA69-YVB90M4，SA69-YVP100M4，SA69-YVP112M4，SA69-YVP132M4，SA69-YVP63M4，SA69-YVP71M4，SA69-YVP80M4，SA69-YVP90M4，SA69-YVPEJ100M4，SA69-YVPEJ112M4，SA69-YVPEJ132M4，SA69-YVPEJ63M4，SA69-YVPEJ71M4，SA69-YVPEJ80M4，SA69-YVPEJ90M4，SA67SF80，SA67SF90，SA67SF100，SA67SF112，SA67SF115，SA67SF140，SA67SF160，SA67SF190。

SA69減速器生產廠家展示：看廠請聯系微信13827261050，獲取位置，需提前一天預約http://www.csfzfl.com/product/list-saxiliejiansuji-cn.html

推薦類似型號：S69減速機
